Cara Konfigurasi vlan di Cisco Packet Tracer dengan 1 Switch

Iya bertemu lagi dengan saya kang salam, apa kabar nya sahabat blogger, lama nya saya gak posting artikel sekarang blog kang salam akan membahas tentang konfigurasi vlan cisco packet tracer dengan 1 switch, langsung aja nya di coba tutorial nya semoga bermanfaat untuk semua nya.

• Pertama kita buka Cisco

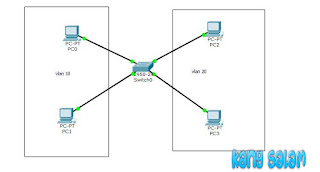

• buatlah 1 buat switch 2950-24 dan 4 pc lalu kita sambung kan dengan kabel Straight, liat lah gambar di bawah ini sebagai contoh :

Klik Gambar untuk memperbesar

Sekarang kita klik swicth lalu pilih CLI untuk membuat vlan 10 dan 20 lalu kita ketikan perintahnya :

*Konfigurasi vlan pada Switch
Switch>enable
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#name tkj
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name tkj1
Switch(config-vlan)#exit

Setelah kita buat vlan 10 dan vlan 20 kita akan menghubungkan vlan 10 dan 20 ke pc masing - masing sebagai berikut perintah nya :

Switch>enable
Switch#conf t
Switch(config)#interface vlan 10
Switch(config-if)#
Switch(config-if-range)#int range fa0/1-fa0/2
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit
Switch(config)#
Switch(config)#interface vlan 20
Switch(config-if)#
Switch(config-if-range)#int range fa0/3-fa0/4
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#exit

Setelah kita setting maka akan seperti gambar di bawah ini :

Klik Gambar untuk memperbesar

Semoga bermanfaat tutorial kali ini, maaf klo ada salah dalam penulisan kali ini salam para blogger indonesia
