- Pertama kita buka cisco

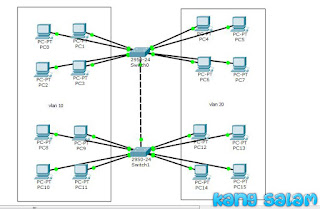

- Buatlah 2 buat switch 2950-24 lalu kita sambung kan dengan kabel Cross dan 15 pc lalu kita sambung kan dengan kabel Straight, liat lah gambar di bawah ini sebagai contoh :
Klik Gambar untuk memperbesar |
*Konfigurasi Switch0 mode trunk
Switch>enable
Switch#conf t
Switch(config)#int fa0/9
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
*Konfigurasi Switch1 mode trunk
Switch>enable
Switch#conf t
Switch(config)#int fa0/9
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Switch>enable
Switch#conf t
Switch(config)#int fa0/9
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
*Konfigurasi Switch1 mode trunk
Switch>enable
Switch#conf t
Switch(config)#int fa0/9
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Sekarang kita klik swicth0 dan swicth1 lalu pilih CLI untuk membuat vlan 10 dan 20 lalu kita ketikan perintahnya :
*Konfigurasi vlan pada Switch0 dan Switch1
Switch>enable
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#name tkj
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name tkj1
Switch(config-vlan)#exit
Switch>enable
Switch#conf t
Switch(config)#vlan 10
Switch(config-vlan)#name tkj
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name tkj1
Switch(config-vlan)#exit
Setelah kita buat vlan 10 dan vlan 20 kita akan menghubungkan vlan 10 dan 20 ke pc masing - masing sebagai berikut perintah nya :
*Konfigurasi pada Switch0 :
Switch>enable
Switch#conf t
Switch(config)#interface vlan 10
Switch(config-if)#
Switch(config-if-range)#int range fa0/1-fa0/4
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit
Switch(config)#
Switch(config)#interface vlan 20
Switch(config-if)#
Switch(config-if-range)#int range fa0/5-fa0/8
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#exit
*Konfigurasi pada Switch1 :
Switch>enable
Switch#conf t
Switch(config)#interface vlan 10
Switch(config-if)#
Switch(config-if-range)#int range fa0/1-fa0/4
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit
Switch(config)#
Switch(config)#interface vlan 20
Switch(config-if)#
Switch(config-if-range)#int range fa0/5-fa0/8
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#exit
Switch>enable
Switch#conf t
Switch(config)#interface vlan 10
Switch(config-if)#
Switch(config-if-range)#int range fa0/1-fa0/4
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit
Switch(config)#
Switch(config)#interface vlan 20
Switch(config-if)#
Switch(config-if-range)#int range fa0/5-fa0/8
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#exit
*Konfigurasi pada Switch1 :
Switch>enable
Switch#conf t
Switch(config)#interface vlan 10
Switch(config-if)#
Switch(config-if-range)#int range fa0/1-fa0/4
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit
Switch(config)#
Switch(config)#interface vlan 20
Switch(config-if)#
Switch(config-if-range)#int range fa0/5-fa0/8
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#exit
Setelah kita setting maka seperti gambar di bawah ini :
Switch0, klik gambar untuk memperbesar |
Switch1, klik gambar untuk memperbesar |
